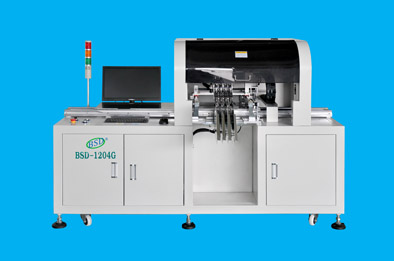

產品名稱:1204G博賽德經濟型LED貼片機
產品簡介:機器型號:BSD-1204G
最大電路板面積:1200×300mm
最大移動范圍:X軸1220mm，Y軸430mm
Z軸最大移動范圍:20mm
典型貼片速度:12000cph
理論最大貼片速度:15000cph
定位精度:±0.1mm

產品描述
性能參數

1.平臺傳動采用日本松下伺服電機，進口軌道，保證平臺移動的平穩性和控制精度。

2.X,Y軸采用松下伺服驅動，配合進口直線導軌，保證貼片的高精度，高速度，一流的穩定性。

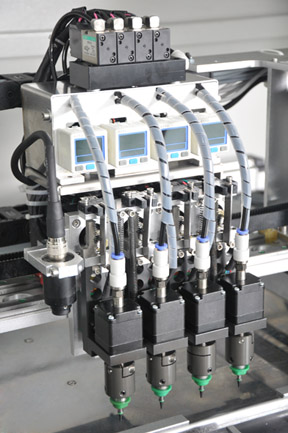

3.4組高速貼片頭同時工作，大大提高設備性價比。吸頭上下采用進口導軌，精度高，耐用時間長。

4.簡單易懂的圖形化編程方式，大大提高操作的便利性，自動視覺定位輔助定位，定位精確方便。

5.多種配料器的選用，能滿足不同LED封裝元件的貼裝要求。

6.采用工控電腦+自主專用控制器控制，系統穩定，操作簡單，易學。

7.軟件功能強大，編程坐標采用數字和圖形化顯示方式，坐標校正和更改方便，生產過程圖形化顯示貼片進度和元件，補貼料方便。

8.軟件采用數據庫系統，不同種類PCB編程可存儲，方便調用，新產品一次編程，終身調用。

9.平臺，Y軸，X軸可手動移動，移動速度自由調節，實現任意點可以手動到達，方便編程。

10.采用進口負壓檢測系統，對吸料進行準確檢測，有效防止漏料，拋料的情況。

11.采用真空系統，噪音小，壽命長，真空壓力恒定。

12.標準配置：工控電腦 1套，貼片頭4組，吸嘴12個，喂料器FEEDER 4個。

13.可選配：8mm，12mm，16mm及24mm自動喂料器；不同吸嘴；工業氣泵，空氣壓縮機；UPS不間斷電源。

機器型號	BSD-1204G
最大電路板面積	1200×300mm
最大移動范圍	X軸1220mm，Y軸430mm
Z軸最大移動范圍	20mm
典型貼片速度	12000cph
理論最大貼片速度	15000cph
定位精度	±0.1mm
定位方式	視覺定位（可加配視覺校正V）
可以貼裝元器件	0603以上阻容件及各種3528和5050LED芯片,同時滿足SOP SOT芯片的貼裝并兼容各種大功率芯片貼裝
編程方式	電腦圖形化編程方式+視覺相機定位
適用帶式喂料器	8mm，12mm，16mm和24 ，32mm喂料器
喂料器數量	最多放置6個喂料器
操作系統
負壓	內置真空發生裝置
電源	220V,50Hz
功率	1.2kW
重量	520Kg
外形體積（長寬高）	2000mm800mm1250mm
